Las tuberías conduit metálicas se utilizan para conducir y proteger el cableado eléctrico en instalaciones comerciales e industriales. Entre las opciones más utilizadas se encuentran las tuberías EMT, IMC y RGS, cada una con características diferentes en espesor, peso, resistencia y método de instalación. La elección adecuada dependerá del lugar donde se instalará, el nivel de exposición a golpes, la humedad y las exigencias del proyecto. Por eso, para elegir la tubería adecuada, primero debemos conocer qué es cada tipo y sus principales características.

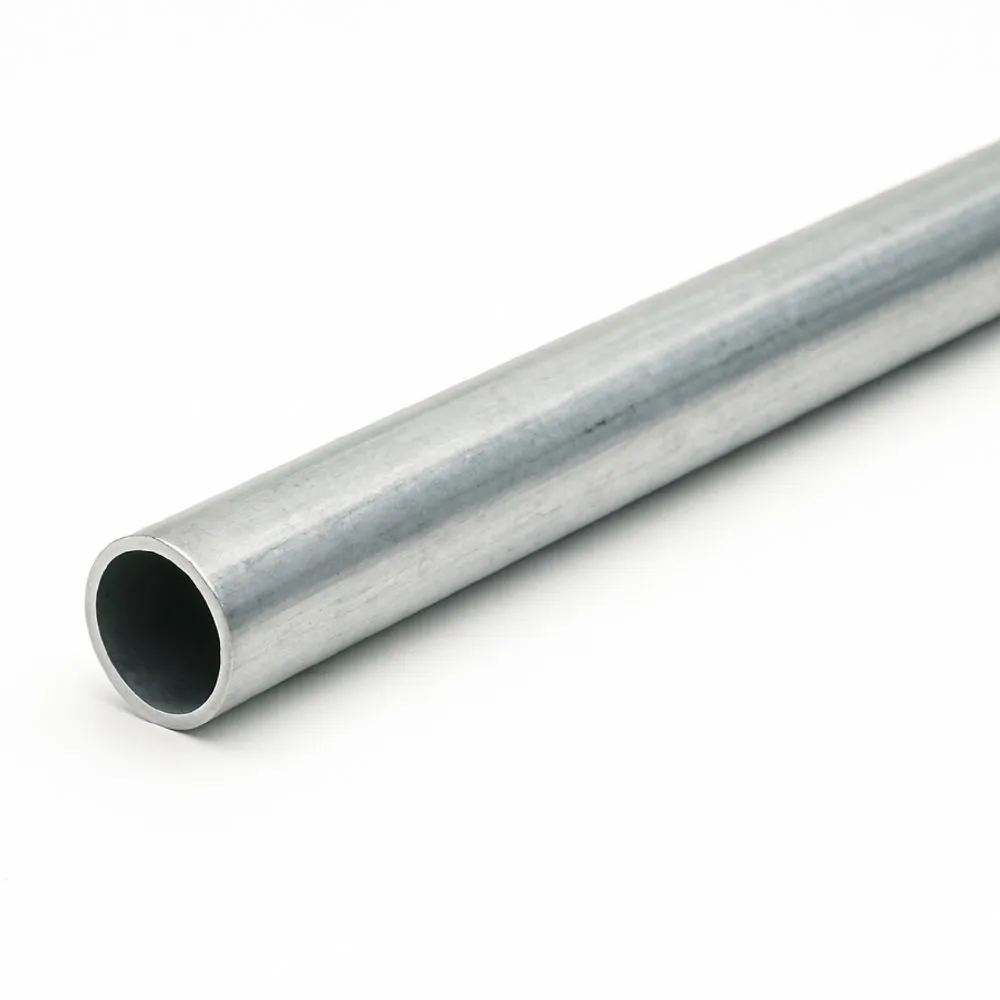

1. ¿Qué es la tubería EMT?

El tubo conduit EMT (Electrical Metallic Tubing) es una tubería metálica de pared delgada utilizada comúnmente en instalaciones eléctricas interiores. Se caracteriza por ser ligera, fácil de instalar y adecuada para proyectos comerciales o residenciales donde no se requiere una alta resistencia mecánica.

Su estructura permite realizar cortes y cambios de dirección con mayor facilidad, disminuyendo el tiempo requerido para el montaje. Se instala mediante conectores, uniones y abrazaderas diseñados específicamente para este sistema. Es una alternativa práctica y económica para organizar el cableado, aunque su uso debe evaluarse cuidadosamente en ambientes húmedos, corrosivos o con alta exigencia mecánica.

2. ¿Qué es la tubería IMC?

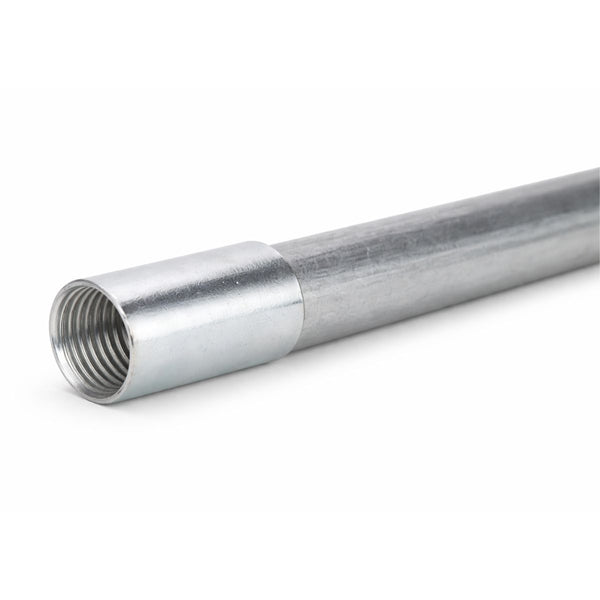

El tubo conduit IMC (Intermediate Metal Conduit) posee una pared de espesor intermedio, por lo que ofrece mayor resistencia que la EMT sin alcanzar el peso de una tubería rígida. Es utilizada en talleres, almacenes, plantas industriales y zonas donde la instalación puede estar expuesta a golpes moderados o vibraciones. Sus extremos roscados permiten realizar conexiones firmes mediante uniones y accesorios compatibles. También representa una opción conveniente para proyectos que requieren mayor protección mecánica sin dificultar demasiado el transporte y el montaje.

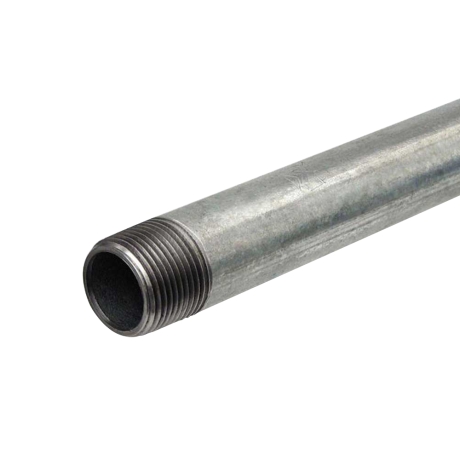

3. ¿Qué es la tubería RGS?

La tubería RGS es una canalización rígida de acero galvanizado que cuenta con paredes de mayor espesor. Está diseñada para brindar una elevada protección al cableado en fábricas, plantas industriales, exteriores y zonas expuestas a maquinaria pesada. Su resistencia ayuda a proteger los conductores frente a golpes, vibraciones y condiciones de trabajo exigentes. Debido a su peso y rigidez, requiere herramientas adecuadas para el corte, roscado y montaje. También debe instalarse con abrazaderas y soportes resistentes. Es una alternativa apropiada para proyectos donde la seguridad, la estabilidad y la durabilidad son factores prioritarios.

Para entenderlo más fácilmente, resumimos las principales características de cada una:

Aplicación: la EMT se usa principalmente en interiores, la IMC en zonas industriales moderadas y la RGS en ambientes de alta exigencia.

Espesor: la EMT tiene paredes delgadas, la IMC presenta un espesor intermedio y la RGS posee paredes más gruesas.

Peso: la EMT es la más liviana, seguida por la IMC, mientras que la RGS tiene un peso superior.

Resistencia: la RGS ofrece mayor protección mecánica; la IMC brinda resistencia moderada y la EMT se recomienda para ambientes protegidos.

Instalación: la EMT es más fácil de cortar y doblar, mientras que la IMC y la RGS suelen utilizar conexiones roscadas.

4. ¿Cuál elegir para tu instalación eléctrica?

La elección de la tubería conduit debe basarse en las condiciones y necesidades del proyecto, y no únicamente en el costo del producto. Antes de realizar la compra, es importante considerar los siguientes factores:

• Ubicación: definir si la instalación será en interiores, exteriores o estará expuesta directamente a la intemperie.
• Riesgo mecánico: evaluar si existe exposición a golpes, vibraciones, tránsito de maquinaria o manipulación frecuente.
• Condiciones ambientales: tener en cuenta factores como humedad, polvo, corrosión y variaciones de temperatura.
• Accesorios compatibles: verificar que las uniones, conectores, curvas, abrazaderas y cajas sean adecuados para el tipo de tubería seleccionado.
• Especificaciones técnicas: considerar los planos del proyecto, diámetros requeridos, características de la instalación eléctrica y las normas aplicables.

Seleccionar correctamente la tubería conduit y sus accesorios contribuye a una mejor protección del cableado, facilita las labores de mantenimiento y ayuda a prolongar la vida útil de la instalación eléctrica.

Diseñar la protección contra descargas atmosféricas en proyectos industriales, mineros o instalaciones de media y alta tensión suele ser un verdadero desafío técnico si no se consideran las variables correctas desde la etapa de ingeniería. El impacto directo de un rayo sobre una planta no solo destruye costosos sistemas de automatización y telecomunicaciones en microsegundos; también desencadena paradas no programadas de la operación y compromete la seguridad física del personal en campo.

Por eso, cuando hablamos de dispositivos de protección, este es uno de los principales instrumentos que nos vienen a la mente. Pero, ¿por qué es tan importante tener uno? En este artículo, ¡te explicamos todo lo que necesitas saber sobre este dispositivo!

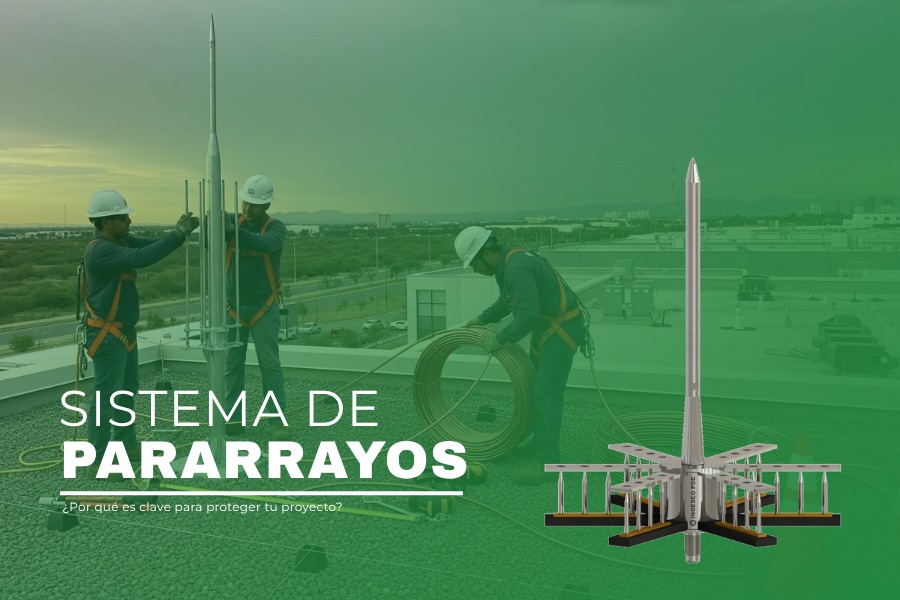

1. ¿Qué es un pararrayos?

Hay muchos tipos de pararrayos, pero en términos sencillos, un pararrayos es un terminal de captación metálico diseñado para interceptar de manera controlada las descargas eléctricas que caen de las nubes durante una tormenta. Existe la falsa creencia de que estos dispositivos atraen los rayos por magnetismo, pero la realidad es puramente física: su verdadera función no es atraer la descarga a la fuerza, sino ofrecerle el camino de menor resistencia eléctrica hacia el suelo, evitando que busque su propia ruta destructiva a través de transformadores, seccionadores o la infraestructura de tu proyecto.

El conjunto de esta instalación se denomina “sistema de protección contra rayos” y se compone en su mayoría de:

• Sistemas de captación
• Sistemas de derivación
• Conductores de bajada
• Sistemas de puesta a tierra

  2. ¿Por qué debo instalar un pararrayo?

• Captura el rayo
• Conduce la corriente del rayo de forma segura a tierra
• Disipa la corriente del rayo en tierra
• Protege contra los efectos secundarios del rayo

En un mundo de edificios y equipos cada vez más complejos, el rayo es un riesgo. Una descarga puede dañar los edificios y producir fallos en los equipos electrónicos. Además, puede ocasionar un incendio y pérdidas económicas muy graves.

3. Tipos de pararrayos

• Pararrayos de Punta Franklin: Es el tipo más común, adecuado para muchas construcciones residenciales y comerciales. Su principio de funcionamiento se basa en la ionización por inducción que presenta una punta metálica en presencia de un campo eléctrico.
• Sistemas de Protección contra Rayos con Dispositivo de Cebado (PDC): Ofrecen mayor protección y son ideales para estructuras altas o críticas, se basan generalmente, en que el mejoramiento de las propiedades de protección se debe a un diseño especial de la terminación.

• Pararrayos tipo Jaula de Faraday: Recomendados para proteger toda la estructura, incluyendo sistemas electrónicos internos.

  4. Factores a considerar al elegir un sistema de pararrayos

• Ubicación Geográfica: La frecuencia y la intensidad de las tormentas en tu área influirán en el tipo de sistema necesario.
• Altura y Tamaño del Edificio: Determina el tamaño y la cantidad de pararrayos necesarios para cubrir adecuadamente la estructura.
• Normativas Locales: Cumplir con las regulaciones locales es crucial para garantizar la conformidad legal y la protección adecuada.
• Tipo de Estructura: La configuración y la composición del edificio afectan la selección del sistema de pararrayos más apropiado.
• Mantenimiento y Costos: Considera los requisitos de mantenimiento y los costes asociados a largo plazo para garantizar la sostenibilidad del sistema.

Estos factores ayudarán a tomar una decisión informada para proteger eficazmente contra descargas atmosféricas.

Las luminarias solares son una opción cada vez más utilizada para iluminar espacios exteriores de manera eficiente y aprovechar la energía del sol. A diferencia de las luminarias convencionales, funcionan sin depender directamente de la red eléctrica, lo que permite contar con iluminación en diferentes lugares. Por eso, elegir una luminaria solar adecuada es importante para obtener una buena iluminación y aprovechar correctamente la energía disponible. No todas las luminarias están diseñadas para las mismas necesidades, por lo que es recomendable conocer algunos aspectos antes de elegir una.

Pero antes de decidir qué luminaria solar es la más adecuada para cada espacio, es importante conocer qué es una luminaria solar y cómo funciona.

1. ¿Qué es una luminaria solar?

Una luminaria solar es un sistema de iluminación que utiliza la energía del sol para generar luz durante la noche. A diferencia de las luminarias tradicionales, estas no requieren conexión directa a la red eléctrica, ya que integran un panel solar que capta la energía solar durante el día.

La electricidad generada se almacena en una batería interna y posteriormente alimenta una luminaria LED solar, que se enciende automáticamente cuando detecta la ausencia de luz. Este tipo de luminarias también se conocen como luminarias con panel solar, ya que el panel fotovoltaico es el componente encargado de producir la energía necesaria para el sistema.

2. ¿Cómo funciona?

El funcionamiento de una luminaria solar se basa en aprovechar la energía del sol para generar y almacenar electricidad durante el día y utilizarla durante la noche. El panel solar capta la radiación solar y la convierte en electricidad, que luego se almacena en una batería recargable. Al caer la tarde, un sensor detecta la disminución de la luz natural y activa automáticamente la luminaria, sin necesidad de encenderla manualmente. Finalmente, la energía almacenada alimenta la luz LED, que proporciona una buena iluminación con un bajo consumo de energía y sin generar emisiones durante su funcionamiento.

3. ¿Qué debes considerar antes de elegir una luminaria solar?

• Zona a iluminar: Primero, considera el lugar donde se instalará la luminaria. No se necesita la misma cantidad de luz para un jardín o camino que para un patio o un área grande.

• Nivel de potencia: La potencia debe elegirse según la cantidad de luz que necesite el lugar. Algunos espacios necesitan una iluminación suave, mientras que otros requieren una luz más fuerte para tener una mejor visibilidad.

• Altura de montaje: La altura donde se coloque la luminaria influye en el área que podrá iluminar. Si se instala a mayor altura, podrá cubrir una zona más amplia, pero la luz puede llegar con menor intensidad al suelo.

• Capacidad de la batería: Es importante que la batería tenga suficiente capacidad para mantener la luminaria encendida durante la noche. También se debe tener en cuenta que algunos días pueden ser nublados y el panel solar puede recibir menos luz.

• Ubicación del panel solar: El panel debe colocarse en un lugar donde reciba la mayor cantidad de luz solar durante el día. Se recomienda evitar lugares con sombra de árboles, edificios u otros objetos.

4. Tipos de luminarias solares según el espacio

Existen diferentes tipos de luminarias solares, cada una pensada para cubrir distintas necesidades de iluminación.

• Luminaria solar para poste

Se instala sobre postes y puede utilizarse en calles, caminos y áreas abiertas. Generalmente, cuenta con una buena potencia de iluminación y una batería diseñada para mantenerla encendida durante la noche.

• Luminaria pública solar

Está pensada principalmente para proyectos de iluminación de calles y espacios públicos. Se puede utilizar en avenidas, parques, vías y otras zonas donde se necesita una iluminación constante.

• Luminaria LED solar

La luminaria LED solar combina la energía del sol con la tecnología LED para ofrecer una iluminación eficiente y de bajo consumo. Puede utilizarse tanto en viviendas como en diferentes proyectos de iluminación exterior.

• Luminarias solares para jardines

Están pensadas para iluminar jardines, patios, caminos y otros espacios alrededor de una vivienda. Suelen tener una potencia menor y son fáciles de instalar.

• Reflectores solares

Son utilizados en patios, estacionamientos, almacenes, zonas industriales y áreas amplias. Su mayor potencia permite cubrir espacios más grandes y mejorar la visibilidad durante la noche.

5. ¿Cuántas horas puede estar encendida una luminaria solar?

Una luminaria solar puede ofrecer entre 8 y 12 horas de iluminación, dependiendo de la capacidad de su batería y su configuración. Algunos modelos reducen la intensidad de la luz o utilizan modos de ahorro para prolongar su funcionamiento.

Por eso, al elegir una luminaria solar, es importante revisar la autonomía indicada por el fabricante y no considerar únicamente la potencia de los LED.
